Правильная последовательность подключения электрических конвекторов к термостатам: полное руководство

Введение

Подключение электрических конвекторов к термостатам — важный этап монтажа системы отопления, который влияет на безопасность, энергоэффективность и удобство эксплуатации. Неправильная последовательность или ошибки в подключении способны привести к некорректной работе устройства или даже к поломке оборудования.

В этой статье представлено подробное руководство по правильному порядку подключения электрических конвекторов к термостатам, а также советы и рекомендации, которые помогут избежать ошибок и обеспечить надежную работу системы отопления.

Основы подключения: что нужно знать перед началом

Перед непосредственным монтажом следует ознакомиться с базовыми понятиями и технологией работы электрических конвекторов и термостатов.

Электрические конвекторы

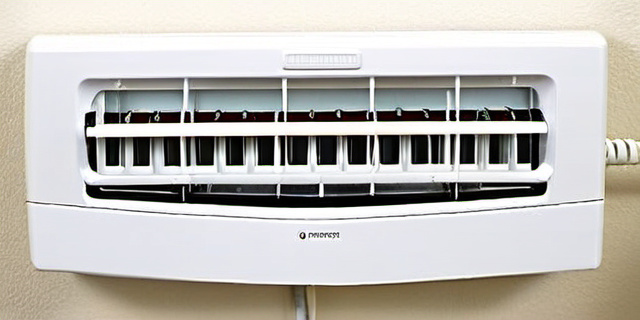

Конвектор — это отопительный прибор, работающий на электричестве, который нагревает воздух в помещении с помощью теплового элемента. Конвекторы бывают настенными, напольными, с вентилятором или без, и могут управляться с помощью внешнего термостата.

Термостаты для конвекторов

Термостат — устройство, контролирующее температуру в помещении, автоматически включая и отключая конвектор при достижении заданных температурных параметров. Существует несколько типов термостатов:

• Механические
• Электронные
• Программируемые (цифровые)

Каждый тип имеет свои особенности подключения, но общие принципы остаются сходными.

Правильная последовательность подключения конвектора к термостату

Подключение электрического конвектора к термостату должно происходить строго по определенному алгоритму, чтобы обеспечить безопасность и функциональность устройства.

1. Подготовка рабочего места и инструментов

• Выключить питание электросети (обязательно отключить автоматический выключатель).
• Подготовить инструменты: отвертки, индикатор напряжения, нож для зачистки проводов, мультиметр.
• Изучить техническую документацию на конвектор и термостат.

2. Проверка параметров электросети и совместимости устройств

Убедиться, что напряжение и мощность конвектора соответствуют характеристикам термостата и электросети. Несоответствие может привести к выходу оборудования из строя.

3. Монтаж проводки и подключение к сети

Выполнить следующие действия по очереди:

1. Проложить кабели от распределительной коробки к месту установки конвектора.
2. Подключить фазный провод (L) к входу термостата.
3. Подключить выход термостата к входу конвектора.
4. Нулевой (N) и заземляющий провод (PE) подключить напрямую к конвектору, минуя термостат.

Такой порядок обеспечивает корректную работу цепи управления: термостат размыкает и замыкает фазу, управляя включением конвектора.

4. Проверка правильности подключения

С помощью мультиметра и индикатора напряжения проверить:

• Наличие фазы на входе термостата.
• Отсутствие напряжения на выходе термостата при выключенном положении.
• Непрерывность нуля и заземления.

5. Финишное включение и тестирование

Включить питание, проверить реакцию термостата на изменение температуры. Убедиться, что конвектор включается при достижении температуры ниже заданной и отключается при достижении верхней границы.

Типовые ошибки при подключении и способы их устранения

Во время монтажа часто допускаются ошибки, которые могут привести к неполадкам.

Сводная таблица распространенных ошибок и их последствий

Пример подключения: практическое руководство

Рассмотрим упрощенный пример подключения настенного электрического конвектора мощностью 1.5 кВт к механическому термостату.

• Шаг 1: Отключить автомат в электрощите.
• Шаг 2: Проложить трехжильный кабель (фаза, ноль, земля) от щита до конвектора.
• Шаг 3: Подключить фазный провод к входу термостата.
• Шаг 4: От выхода термостата вывести фазный провод к клемме L конвектора.
• Шаг 5: Нулевой и заземляющий провода подключить напрямую к соответствующим клеммам конвектора (N и PE).
• Шаг 6: Проверить все соединения, включить питание.
• Шаг 7: Настроить термостат на нужную температуру и проверить работу.

Статистика и актуальные данные

Согласно исследованиям, более 30% проблем с отопительными конвекторами связаны именно с ошибками подключения и некорректной работой термостатов. От правильной схемы подключения зависит не только длительность срока службы оборудования, но и экономия электроэнергии — в среднем до 15-20% в год.

Учёные и специалисты по энергосбережению отмечают, что грамотное использование термостатов вместе с конвекторами позволяет оптимизировать расходы энергии и создать комфортный микроклимат в помещениях.

Советы от экспертов

«Перед подключением всегда нужно тщательно изучить схему устройства и документацию, а также проверить совместимость термостата и конвектора по параметрам. Не стоит пренебрегать этапом проверки подключения с помощью мультиметра — это гарантирует безопасность и правильную работу отопления.»

Заключение

Правильная последовательность подключения электрических конвекторов к термостатам является ключом к эффективной и безопасной работе системы отопления. Соблюдение инструкции, проверка совместимости устройств и контроля каждого шага монтажа позволят избежать распространенных ошибок и обеспечат комфортный климат в помещении.

Профессиональный подход и внимание к деталям помогут не только сохранить оборудование, но и продлить срок его службы, а также сэкономить на электричестве.
