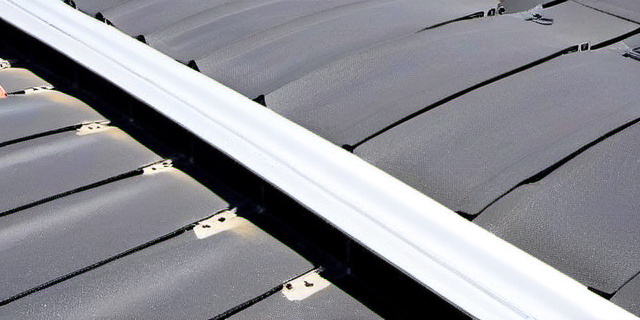

Введение: значение компенсационных швов в кровельных системах
Большие кровельные конструкции — это сложные инженерные системы, которые подвержены значительным деформациям вследствие температурного расширения, усадки материалов, а также внешних нагрузок. Без правильного учета этих факторов возникают трещины, деформации и разрушения кровельного покрытия. Одним из наиболее эффективных решений является создание компенсационных (деформационных) швов, позволяющих свободно воспринимать перемещения элементов кровли.
Компенсационные швы помогают поддерживать целостность и долговечность кровли, уменьшая риски аварий и дорогостоящих ремонтов. Их правильное проектирование и монтаж — залог надежности всей строительной конструкции.
Основные функции компенсационных швов
- Прием температурных расширений и сжатий — материалы кровли изменяют размеры в зависимости от температуры, швы позволяют сглаживать эти колебания.
- Компенсация усадки и осадки конструкции — при эксплуатации здания структуры могут изменять геометрию, и швы позволяют избежать деформаций.
- Поглощение механических нагрузок — деформационные швы распределяют напряжения, вызванные ветровой нагрузкой, снеговыми массами и вибрациями.
Типы компенсационных швов в кровельных конструкциях
Существует несколько основных видов компенсационных швов, применяемых в строительстве кровель больших объектов.
Деформационные швы
Основной тип, позволяющий воспринимать продольные и поперечные перемещения элементов конструкции. Чаще всего используется в железобетонных и металлических кровлях.
Температурные швы
Специализированные швы, рассчитанные на учет колебаний температур и связанных с ними линейных расширений.
Примыкательные швы
Используются в местах стыковки с другими конструкциями (стены, перегородки, перекрытия). Они предотвращают передачу нагрузок и деформаций между разнородными элементами.
Технология проектирования компенсационных швов
Проектирование компенсационных швов требует комплексного подхода и точного соблюдения нормативов. Основные этапы:
- Анализ условий эксплуатации — температура, ветровые нагрузки, снеговая нагрузка, подвижки грунта.
- Расчет деформаций — расчет линейных расширений на основе коэффициентов температурного расширения материалов.
- Определение местоположения швов — обычно швы размещают там, где возникает максимальная концентрация напряжений и деформаций.
- Выбор типа и конструкции шва — исходя из расчетных данных подбирается конструктивное решение (система уплотнений, элементы компенсации движения).
- Подготовка документации — технические чертежи, планы монтажа, спецификации.
Пример расчета компенсационного шва
Рассмотрим пример для металлической кровли длиной 50 метров. Коэффициент температурного расширения стали – 12·10⁻⁶ 1/°C. Максимальная амплитуда колебаний температуры – 40°C.
| Параметр | Значение | Примечание |
|---|---|---|
| Длина конструкции L | 50 м | Исходный параметр |
| Коэффициент расширения α | 12·10⁻⁶ 1/°C | Сталь |
| Изменение температуры ΔT | 40 °C | Амплитуда |
| Расчетное удлинение ΔL = α × L × ΔT | 0,024 м (24 мм) | Максимальная деформация |
Исходя из этого, компенсационный шов должен иметь возможность воспринимать перемещение порядка не менее 24 мм в одной оси. Обычно добавляют запас 20-30% на непредвиденные нагрузки и дефекты монтажа.
Технология монтажа компенсационных швов
Для обеспечения эффективной работы швов необходимо строго соблюдать технологию монтажа:
Этапы монтажа
- Подготовка основания — очистка и выравнивание поверхности.
- Установка профилей и направляющих — фиксируют структуру шва.
- Монтаж уплотнительных и герметических элементов — обеспечение водонепроницаемости и защиты от пыли.
- Заполнение шва материалами — использование эластичных компаундов, мастик, уплотнителей с высокой стойкостью к ультрафиолету и перепадам температур.
- Финальная проверка и тестирование — проверка на герметичность и способность к деформации.
Материалы для заполнения швов
Подбор материалов играет ключевую роль в долговечности шва. Наиболее распространены:
| Материал | Характеристика | Срок службы |
|---|---|---|
| Эластомерные мастики | Высокая эластичность, влагостойкость | 5-10 лет |
| Полиуретановые герметики | Устойчивы к УФ-излучению и химии | 8-15 лет |
| Битумные ленты | Хорошая адгезия, но ограничена температурным режимом | 3-7 лет |
| Силиконовые герметики | Отличная эластичность, стойкость к температурным колебаниям | 10-20 лет |
Примеры и статистика эффективности
Исследования эксплуатации крупных промышленных кровель, оснащенных правильными компенсационными швами, показывают снижение количества аварийных случаев на 40-60% по сравнению с кровлями без должной деформационной защиты. Например, на металлургическом заводе с площадью крыши более 8000 кв.м. внедрение регулярной сети компенсационных швов позволило увеличить срок службы кровли на 7 лет при ежегодных ремонтных бюджетах, сокращенных на 25%.
Другие примеры успешного применения технологии наблюдаются в торговых центрах и логистических комплексах с большими пролетами. Там компенсационные швы предотвращают появление трещин и протечек, что критично для сохранения товарного запаса и комфорта клиентов.
Советы и рекомендации от автора
«Правильный расчет и качество монтажа компенсационных швов напрямую влияют на долговечность и надежность кровельной конструкции. Нельзя экономить на выборе материалов и технологии, поскольку последствия плохо выполненных деформационных швов обходятся дороже, чем их правильное устройство с самого начала.»
Автор рекомендует:
- Использовать профессиональные программные средства для расчета деформаций.
- Обращать внимание на совместимость материалов швов с материалами кровельного покрытия и основания.
- Проводить регулярный осмотр и техническое обслуживание швов.
- При крупномасштабных объектах использовать комбинированные системы швов (например, температурные + деформационные).
Заключение
Компенсационные швы — неотъемлемая часть больших кровельных конструкций, позволяющая конструкциям справляться с естественными деформациями и внешними нагрузками. Правильная технология их создания включает тщательный расчет, выбор типа и материалов, а также качественный монтаж. От этого зависит не только долговечность кровли, но и безопасность всего здания.
Внедрение современных решений и материалов в сочетании с профессиональным подходом к проектированию дает значительный экономический и эксплуатационный эффект. Рекомендуется рассматривать компенсационные швы как важный элемент комплексной стратегии надёжного строительства.
