- Введение
- Что такое винтовой фундамент и почему он подходит для легких каркасных конструкций?
- Статистика популярности винтовых фундаментов
- Необходимые материалы и инструменты
- Подготовительный этап
- 1. Выбор места и разметка
- 2. Анализ грунта
- Пошаговая инструкция по монтажу винтового фундамента
- Шаг 1. Подготовка свай
- Шаг 2. Разметка точек установки свай
- Шаг 3. Вкручивание свай
- Шаг 4. Проверка вертикальности и глубины
- Шаг 5. Обрезка свай по уровню
- Шаг 6. Установка оголовков и крепление конструкции
- Таблица: Примерные параметры винтовых свай для разных грунтов
- Полезные советы от эксперта
- Заключение
Введение
Винтовой фундамент сегодня является одним из самых популярных решений для легких каркасных конструкций благодаря своей долговечности, быстроте монтажа и минимальному воздействию на грунт. Такая технология позволяет в сжатые сроки подготовить прочную и надежную основу для дома, беседки, бытовки или другого строения. В этой статье представлена подробная пошаговая инструкция, которая поможет провести работы своими руками с максимальной эффективностью.
Что такое винтовой фундамент и почему он подходит для легких каркасных конструкций?

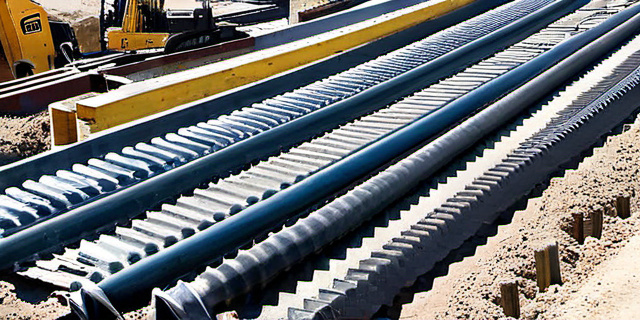

Винтовой фундамент состоит из металлических стальных свай с острым винтовым наконечником, которые вкручиваются в грунт. Каждая свая передает нагрузку конструкции на более глубокие, стабильные слои почвы. Данные фундаменты характеризуются:
- Минимальной земляной подготовкой;
- Быстрым монтажом без использования бетона;
- Хорошей устойчивостью к пучению и подвижкам грунта;
- Возможностью демонтажа и повторного использования свай;
- Экологичностью благодаря отсутствию бетонных работ.
Статистика популярности винтовых фундаментов
Согласно исследованиям строительных рынков России и стран СНГ, за последние 5 лет использование винтовых фундаментов в малоэтажном строительстве выросло на 40%. Около 65% владельцев каркасных домов выбирают именно этот метод из-за его экономичности и скорости возведения.
Необходимые материалы и инструменты
Для устройства винтового фундамента потребуется следующий набор материалов и инструментов:
| Материал / инструмент | Описание | Пример применения |
|---|---|---|
| Винтовые сваи | Стальные трубы с винтовыми лопастями, оцинкованные или с антикоррозийным покрытием | Сваи диаметром 108-159 мм, длина 1,5–3 м |
| Гидравлический или ручной клупп | Для вкручивания свай в грунт | Гидравлический клупп используется для тяжелых условий или большого объема работ |
| Уровень, отвес, рулетка | Для разметки и контроля вертикальности | Обязательны для качественного монтажа |
| Металлические пластины и анкерные болты | Для крепления конструкции к сваям | Применяются для монтажа лаг и столбчатой обвязки |
| Средства защиты | Перчатки, очки, спецодежда | Необходимы для безопасности работ |
Подготовительный этап
1. Выбор места и разметка
Первым шагом необходимо определить точное расположение будущей конструкции. Рекомендуется провести геодезическую съемку участка или самостоятельно выполнить разметку с помощью рулетки и колышков согласно проекту.
- Обозначить углы здания и оси;
- Убедиться в отсутствии подземных коммуникаций;
- Проверить рельеф участка и уровень грунтовых вод.
2. Анализ грунта
Определение типа грунта важно для выбора длины и диаметра свай. Для легких каркасных строений подходят средние по несущей способности грунты (супеси, суглинки). При наличии пучинистых или слабых тяжелых глин рекомендуется увеличивать длину свай.
Пошаговая инструкция по монтажу винтового фундамента
Шаг 1. Подготовка свай
Перед монтажом необходимо проверить качество свай: отсутствие повреждений, надежность антикоррозийного покрытия, правильность исполнения винтовых лопастей.
Шаг 2. Разметка точек установки свай
Согласно проектной документации и выполненной разметке намечаются точки закручивания свай. Шаг между сваями обычно составляет от 1,5 до 3 метров.
Шаг 3. Вкручивание свай
Сваи вкручиваются вслед за отмеченными точками. Для вкручивания используют ручной или гидравлический клупп, обеспечивающий равномерное движение и контроль вертикальности. Важно контролировать угол наклона не более 2-3° от вертикали.
- Для ровных грунтов достаточно ручного инструмента;
- В сложных грунтах и при большой длине рекомендуется гидравлический клупп;
- При достижении несущего грунта прекращают вкручивание.
Шаг 4. Проверка вертикальности и глубины
Уровнем и отвесом контролируют правильность положения свай. Отклонения более 3° могут привести к снижению несущей способности.
Шаг 5. Обрезка свай по уровню
После установки сваи обрезаются до одной высоты с учетом проектных отметок. Это необходимо для создания ровной основы под обвязку каркаса.
Шаг 6. Установка оголовков и крепление конструкции
К верхней части свай крепятся металлические оголовки с отверстиями для анкерных болтов. Через них производится монтаж лаг и обвязки каркасного дома.
Таблица: Примерные параметры винтовых свай для разных грунтов
| Тип грунта | Глубина вкручивания, м | Диаметр сваи, мм | Максимальная нагрузка, кН |
|---|---|---|---|
| Супесь, суглинок | 1,5–2,5 | 108–133 | 25–40 |
| Песок плотный | 1,2–2 | 108 | 20–35 |
| Глина тяжелая | 2–3 | 133–159 | 30–50 |
Полезные советы от эксперта
«Для оптимальной прочности и долговечности винтового фундамента важно не только правильно вкрутить сваи, но и своевременно обработать места реза антикоррозийным составом. Это значительно продлит срок службы конструкции и избавит от проблем с ржавчиной.»
Заключение
Устройство винтового фундамента для легких каркасных конструкций — эффективный и экономичный способ создания надежной основы. Следуя этой пошаговой инструкции, можно самостоятельно выполнить монтаж, существенно сэкономив на услугах строительных компаний. Важно уделять внимание качеству материалов, точности разметки и соблюдению техники безопасности. Уже сейчас винтовые сваи пользуются популярностью благодаря своей универсальности и быстроте установки.
Доверяя процесс профессионалам или вооружившись знаниями, каждый сможет построить фундамент, который прослужит десятилетия, обеспечивая стабильность и комфорт для будущего жилья.
