Пошаговая инструкция по устройству утепленной шведской плиты (УШП) для дома

Что такое утепленная шведская плита (УШП)?

Утепленная шведская плита — это инновационная технология устройства плитного фундамента с высоким уровнем теплоизоляции и системой «теплый пол» прямо в основании дома. Такой фундамент получил широкое распространение в странах с холодным климатом, особенно в Швеции, отсюда и название.

Основные преимущества УШП:

• Отсутствие необходимости в глубокой заливке — фундамент не промерзает;
• Высокая теплоэффективность — снижение теплопотерь более чем на 30% по сравнению с традиционными фундаментами;
• Равномерное распределение нагрузки по основанию;
• Возможность интеграции с системой отопления «теплый пол»;
• Экономия на материалах и строительных работах за счет упрощенного монтажа.

Материалы и инструменты для устройства УШП

Основные материалы

Необходимые инструменты

• Экскаватор или ручные инструменты для выемки грунта
• Вибратор для уплотнения бетона
• Рулетка и нивелир
• Арматурогиб и сварочный аппарат (при необходимости)
• Миксер или бетономешалка
• Строительный уровень

Пошаговая инструкция по устройству утепленной шведской плиты

Шаг 1. Подготовка основания и выемка грунта

Первым этапом является подготовка площадки под фундамент. Необходимо очистить территорию от растительности, мусора, выполнить разметку фундамента с помощью шнуров и колышков. Грунт вынимается на глубину, зависящую от конкретных условий участка, как правило, от 30 до 50 см.

Шаг 2. Устройство песчаной подушки

На дно котлована укладывается песчаная подушка толщиной 15-20 см, которая тщательно утрамбовывается. Это обеспечивает надежную опору и частично выравнивает поверхность.

Шаг 3. Монтаж геотекстиля

Чтобы предотвратить смешивание песка с грунтом и повысить долговечность конструкции, сверху песчаной подушки укладывается слой геотекстиля с нахлестом около 20 см.

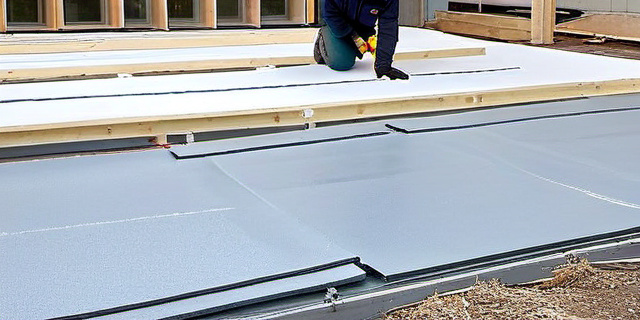

Шаг 4. Настил утеплителя

Пенополистирольные плиты укладываются на геотекстиль в один или несколько слоев с перевязкой швов, что исключает мостики холода. Толщина слоя обычно составляет 200-300 мм в зависимости от климатической зоны и требований теплотехники.

Важно!

Плиты утеплителя должны быть плотными и выдерживать механические нагрузки без деформаций. При необходимости используют специальные защитные покрытия или пленку.

Шаг 5. Монтаж системы отопления (теплый пол)

На верх утеплителя укладываются трубки системы водяного теплого пола согласно проекту. Трубки крепятся специальными фиксаторами, избегая контакт с грунтом или непосредственно с бетоном, чтобы избежать повреждений.

Шаг 6. Армирование плиты

Сверху укладывается каркас из арматурных стержней с шагом 150-200 мм по горизонтали и вертикали. Это придаст плите необходимую прочность и предотвратит растрескивание при усадках.

Шаг 7. Заливка бетонной плиты

Заливка производится равномерно по всей площади. Важно использовать бетон марки не ниже М300 и тщательно уплотнять его вибратором для исключения пустот. Толщина плиты обычно составляет от 150 до 250 мм.

Шаг 8. Завершающие работы

После заливки необходимо обеспечить защиту поверхности плиты от быстрого высыхания — накрыть пленкой или использовать специальные составы. В течение первых 28 дней рекомендуется поддерживать влажность бетона для качественного набора прочности.

Пример расчета материала и стоимости для дома площадью 100 м²

Полезные советы и рекомендации

• Планируйте заранее проект теплоизоляции. УШП требует грамотного расчета толщины утеплителя и систем отопления, чтобы максимально снизить теплопотери.
• Обращайте внимание на качество материалов. Особенно важно использовать высококачественный плотный пенополистирол и бетон высокой марки, чтобы фундамент служил десятки лет.
• Не экономьте на армировании. Недостаточное армирование приводит к трещинам и деформации плиты.
• Контролируйте влажность бетона. Для набора проектной прочности фундамент должен сохранять влагу минимум 3-4 недели после заливки.
• При необходимости привлекайте профессионалов. Технология устройства УШП хотя и понятна, но требует внимательности и опыта именно в нюансах.

Заключение

Утепленная шведская плита — это современное решение для частных домов в условиях холодного климата. Благодаря высокой теплоэффективности и оптимальному сочетанию прочности и стоимости этот тип фундамента становится все более популярным среди застройщиков. Устройство УШП — задача вполне выполнимая своими руками при аккуратном соблюдении технологии и правильном выборе материалов.

«Для достижения долговечности и энергоэффективности утепленной шведской плиты главное — качественно выполнить каждый этап: от выемки грунта до правильной заливки бетона. Экономия на материалах или пренебрежение подготовкой приведет к дорогостоящему ремонту в будущем.»
— совет автора

Инвестиции в правильный фундамент — залог теплого и комфортного дома, который прослужит не одно десятилетие.
